Parametri del taglio

Da Opera Wiki.

(Reindirizzamento da Taglio)

Il quadro di impostazione dei parametri del taglio

N.B: Per accedere a questo riquadro in Opera Gestione Commesse: dal menù Officina, selezionare il pulsante Taglio

I parametri di taglio hanno grande importanza in Opera. Da essi il programma trae informazioni e dati che vengono applicati nello sviluppo tecnico della commessa. E’ opportuno quindi che l’operatore presti la dovuta attenzione nel compilare questo archivio al fine di evitare incongruenze od errori.

Di seguito la descrizione dei contenuti del quadro

Indice

1 I parametri di ottimizzazione per la commessa
2 I parametri di ottimizzazione per i profili
3 I parametri di ottimizzazione per le distinte di taglio
4 I parametri di ottimizzazione per i vetri
5 I tasti inferiori

I parametri di ottimizzazione per la commessa

Codici ID per :In questa casella potete scegliere fra quindici diversi tipi di visualizzazione del codice di identificazione, tra quelli dscritti di seguito:

NOTE:
Il codice di identificazione è un codice che ha la funzione di rendere semplice, in fase di assemblaggio, l'identificazione degli spezzoni e dei riempimenti appartenenti ad una commessa. Questo codice sarà abbinato alla commessa in modo automatico ma potrà essere cambiato. Lo stesso codice può essere riportato in stampa nelle etichette.

Comm.Nspz: Impostando questa voce saranno visualizzati il codice di identificazione della commessa seguito dal numero progressivo dello spezzone. Es.: CK.26
Comm.Tpg.Spz: Impostando questa voce saranno visualizzati il codice di identificazione della commessa seguito dal codice di identificazione della tipologia seguito numero progressivo dello spezzone. Es.: CK.FIN.26
Commessa: Impostando questa voce sarà visualizzato il codice di identificazione della commessa. Es.: CK
Comm.Tpg: Impostando questa voce saranno visualizzati il codice di identificazione della commessa seguito dal codice di identificazione della tipoliga. Es.: CK.FIN
Lato Anta: Impostando questa voce il codice sviluppato dal programma avrà una specifica numerica: da 1 a 4 per ogni lato. Aggiunge un numero progressivo che segue il numero delle ante della tipologia.
Tpg Lato Anta: Simile alla precedente questa voce, oltre alla specifica dell’anta riporterà un codice che identifica la tipologia: Es.: 01.1
Comm Tpg Lato Anta: Anche questa voce è del tutto simile alla precedente, con un identificativo per la commessa: Es: BM.01.3
Tipologia: Impostando questa voce sarà visualizzato il codice di identificazione della tipologia. Es.: FIN
Tpg.Spz: Impostando questa voce saranno visualizzati il codice di identificazione della tipologia seguito dal numero progressivo dello spezzone. Es.: FIN.26
LH: Impostando questa voce il codice avrà la specifica altezza / larghezza sui relativi lati della tipologia.
TpgLH: Questo parametro sviluppa un codice che identifica la tipologia e la posizione in altezza o larghezza dello spezzone.
CommTpgLh: Praticamente identico al precedente con un identificativo della commessa
LetAnta: Impostando questa voce il programma sviluppa un codice che identifica la posizione dello spezzone Sinistra / Destra.
TpgLetAnta: Impostando questa voce oltre alla posizione Sinistra / Destra, il codice riporta un codice che identifica la tipologia.
CommTpgLetaAnta: Questa voce determina un codice che identifica la posizione dello spezzone Sinistra / Destra, la tipologia, la commessa.
'TpgTipoAnta: Il codice generato da questo parametro, specifica l’anta siglandola come sinistra (S) destra (D) e CENTRALE.
TipoAnta: Come la precedente con la codifica della tipologia.
CommTpgTipoAnta: Come la precedente con la codifica della commessa.

Rinforzo :Questa casella agisce sui rinforzi, inseriti come componenti di profili composti, nello specifico nei profili in PVC, in questa casella è possibile determinare i parametri da riportare sulla stampa dei codici identificativi dei profili, in sostanza la stampa dei codici Id, e indipendente dai profili, se si desidera avere stampe dei codici con la specifica per i profili e per i loro rinforzi.

Riempimenti :Simile alle due precedenti questa casella è riferita all’impostazione del codice identificativo del riempimento.

Attiva accorpamenti tagli commessa:la sua attivazione consente di generare dei codici ID per i tagli accorpabili nella commessa.(disponibile dalla versione 3.8.4)

I parametri di ottimizzazione per i profili

Unità di misura :E’ l’unità di misura con la quale si preferisce impostare e visualizzare i tagli e l’ottimizzazione.

Tipo prefisso profili in commessa :L’impostazione di questa casella è attiva nel prefisso di identificazione della commessa. E’ noto che Opera alla creazione di un nuovo preventivo genera un codice che identifica il preventivo stesso; codice che viene poi riportato nelle stampe tecniche. Il Tipo profili può essere indicato tra quelli elencati di seguito:

Letterale: Il codice generato sarà composto da un codice di due caratteri alfabetici.
Progressivo: Il codice generato riporterà il numero progressivo della commessa.
Nome 1 / 2 / 3 / 4 caratteri: Il codice generato farà riferimento al nome che l’operatore ha assegnato alla commessa, riportando di esso a seconda della scelta 1,2,3,4 caratteri iniziali.

Tempo conservazione barcode commessa: il valore inserito si riferisce al periodo di conservazione (sett., gg., sec., ecc.) dei barcode dei pezzi della commessa.
Aggiunta centina : è il valore che determina l’aggiunta alla misura del profilo in fase di centinatura.
Aggiunta centine tutto sesto: è il valore che determina l’aggiunta alla misura del profilo a tutto sesto in fase di centinatura.

I parametri di ottimizzazione per le distinte di taglio

Tipo ottimizz. : determina il tipo di ottimizzazione.

Nessuna: Impostando questa voce l’ottimizzazione non sarà mai eseguita.
Normale: Impostando questa voce l’ottimizzazione sarà eseguita effettuando i passaggi necessari per ottenere il miglior sistema di taglio. Impostazione consigliata.
Veloce: Impostando questa voce l’ottimizzazione sarà eseguita nel modo più veloce possibile per ottenere il miglior sistema di taglio. Quest’impostazione potrebbe però non dare risultati soddisfacenti.
Ottimizzazione barra: Consente di ottimizzare le barre non considerando la lunghezza standard del profilo, ma in base alle lunghezza impostate singolarmente ai profili in archivio. Rivedete, quindi nella Sezione 1 capitolo Archivio profili, il pulsante
Lunghezza: Se ci trova nella situazione di portare al taglio una commessa con parecchie strutture, e quindi di dover tagliare svariate barre dello stesso profilo è possibile diminuire i tempi di taglio e rendere più fluida l’operazione utilizzando questa funzione, che sviluppa l’ottimizzazione delle barre raggruppando quasi del tutto le lunghezze uguali.
Lunghezza singola: Questa funzione segue la logica della precedente Lunghezza. Differisce per il fatto che in questo caso il programma ottimizza completamente raggruppando le lunghezze.

NOTE:
Le due caselle appena analizzate Lunghezza e Lunghezza singola, che sono attive solo installando lo step avanzato Smart Optimization, sono nate per rendere più efficace in termini di tempo l’esecuzione delle operazioni di taglio. Questo tipo di impostazione inevitabilmente comporta, seppur in misura contenuta, un maggior consumo di materiale. Osserviamo quindi le immagini seguenti dove è visibile la differenza tra l’ottimizzazione normale, a lunghezza e a lunghezza singola:

Esempio di ottimizzazione normale

Esempio di ottimizzazione lunghezza

Esempio di ttimizzazione lunghezza singola

Lista: L’ottimizzazione è generata, calcolando i valori della lista caricata in Archivio profili
Posizione Commessa: L’ottimizzazione è generata, tenendo conto della posizione all'interno della commessa.

Tipo ottimizz.piana : determina la strategia da adottare per l'ottimizzazione piana.

Ghigliottina: esegue l'ottimizzazione piana seguendo la linea della lastra e le dimensioni dei pannelli e/o riempimenti, mostrando anche quanto della lastra non viene utilizzato.
SkyLine: esegue l'ottimizzazione piana disponendo i riempimenti e/o pannelli da ottimizzare sulla base delle loro dimensioni e orientamento nelle tipologie (orizzontale o verticale), ma non mostra quanto della lastra non viene utilizzato.

Rettangolare: esegue l'ottimizzazione piana seguendo la forma dei riempimenti e/o pannelli da ottimizzare sulla base delle loro dimensioni, ma non mostra quanto della lastra non viene utilizzato. E' un tipo di ottimizzazione utilizzato nelle taglierine laser.

Sfrido minimo: è la lunghezza minima dello sfrido nell'ottimizzazione.
Sfrido min. spezz.: è la lunghezza minima dello sfrido nell'ottimizzazione degli spezzoni.
Usa spezzoni : il pulsante abbinato apre la lista delle modalità di riutilizzo degli spezzoni:
- Nessuno: l'ottimizzazione non comprende spezzoni
- Normale: l'ottimizzazione comprende tutti gli spezzoni utili disponibili (se da uno spezzone utile rimane uno sfrido riutilizzabile a questo viene assegnato un nuovo ID spezzone)
- Spezzone minimo: l'ottimizzazione comprende solo quegli spezzoni che non lasciano ulteriore sfrido riutilizzabile
Spezzone minimo: E’ la misura minima alla quale il programma farà riferimento per considerare come spezzone riutilizzabile la rimanenza di una barra. Questa casella si attiva se si sceglie Normale o Spezzone miimo nel campo precedente.
Passi ottimizzazione : E’ valore che indica al programma la misura per il passo di cambio per l’ottimizzazione. Solitamente questo valore è riportato dal programmatore. Si consiglia pertanto di non modificare il valore o contattare il centro di assistenza tecnica.
Prop.ottimizzazione : è il fattore accettabile di sfrido su barra nell'ottimizzazione accorpata.

I parametri di ottimizzazione per i vetri

Arrotondamento vetri metrico: specifica il valore di arrotondamento delle misure dei vetri per il sistema metrico.
Arrotondamento vetri imperiale: specifica il valore di arrotondamento delle misure dei vetri per il sistema imperiale.

I tasti inferiori

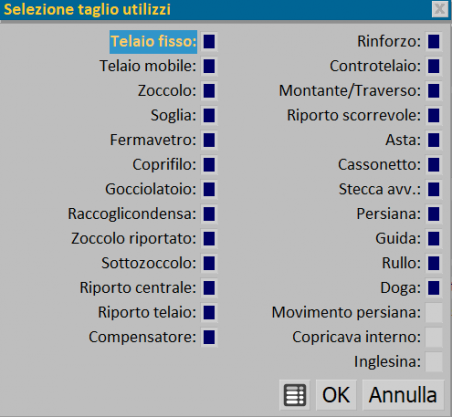

: Questo pulsante consente di specificare gli utilizzi che devono essere stampati nelle schede di lavorazione (lista di taglio, taglio ottimizzato…). Normalmente sono considerati tutti. Occorrerà disattivare le caselle corrispondenti agli utilizzi che volete non siano considerati.
