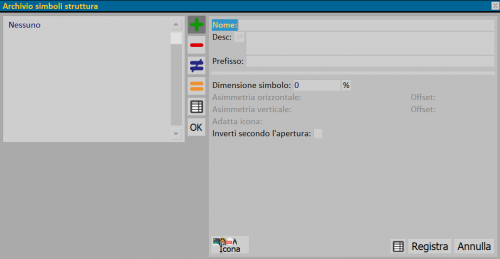

Archivio simboli struttura

Nome: Nome il nome del simbolo struttura.
Desc: descrizione del simbolo struttura.
Prefisso: prefisso da aggiungere ai codici id degli elementi del telaio.

Indice

L'Archivio simboli struttura

N.B: Per accedere a questo riquadro in Opera Gestione Commesse: dal menù Tipologie, selezionare il pulsante Simboli struttura

In questa tabella l’operatore può inserire delle icone che identificano caratteristiche della tipologia, per esempio, i versi di apertura.

Il pulsante serve per iniziare il caricamento di una nuova registrazione.
Il pulsante serve per l’eliminazione di una registrazione dall’archivio.
Il pulsante serve per la variazione dei dati di una registrazione.
Il pulsante serve per copiare i dati di una registrazione.
Il pulsante consente di esportare il contenuto del quadro corrente in un documento in formato foglio di calcolo (es: Excel). Maggiori informazioni sull'utilizzo di questa funzionalità possono essere trovati nella pagina dedicata

Dimensione simbolo: campo per indicare, in percentuale, la dimensione del simbolo rispetto al telaio.
Assimetria orizzontale: campo per indicare, in percentuale, l'assimetria orizzontale del simbolo rispetto al centro.
Assimetria verticale: campo per indicare, in percentuale, l'assimetria verticale del simbolo rispetto al centro.
Offset: campi per indicare, in percentuale, lo spostamento orizzontale e verticale del simbolo rispetto al centro.
Adatta icona: se attivo, adatta l'icona alla superficie del riempimento.
Inverti secondo l'apertura: se attivo, riflette orizzontalmente il simbolo in base al verso d'apertura dell'anta e alla vista interna o esterna.

Il tasto : apre il quadro di Gestione icona simbolo struttura, dove è possibile inserire l’icona del Simbolo struttura disegnandola o caricandola come immagine. Le funzioni l’utilizzo e la gestione di questo quadro sono le medesime viste in altri capitoli, per esempio: Gestione icone accessorio.
