Archivio etichette

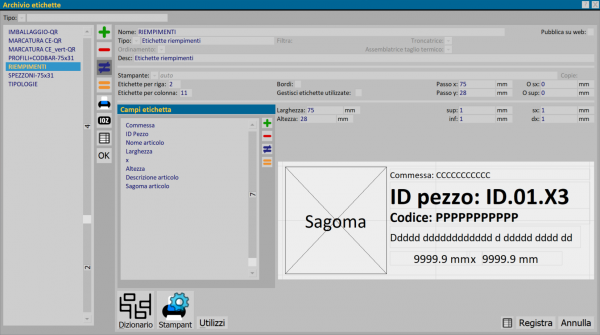

L'archivio etichette

L'Archivio etichette consente di creare e configurare i modelli di etichetta utilizzati dal programma per identificare i materiali, gli elementi e gli oggetti gestiti nelle diverse fasi di produzione e di magazzino.

Per ogni etichetta è possibile definire il tipo, le dimensioni, i parametri di stampa e i campi contenenti le informazioni da riportare sull'etichetta.

Le etichette possono essere personalizzate in base alle esigenze di stampa e alla tipologia di elemento a cui sono destinate.

Sezione 0: campi filtro

Nella parte superiore della finestra è presente il campo che consente di filtrare le etichette archiviate.

• Tipo: consente di filtrare l'elenco delle etichette in base alla tipologia selezionata.

Sezione 1: elenco delle etichette

Nella parte sinistra della finestra è presente l'elenco delle etichette configurate nell'archivio.

Selezionando un elemento vengono visualizzati, nella parte destra, i relativi parametri di configurazione, i campi associati e l'anteprima dell'etichetta.

Sezione 2: tasti funzione dell'archivio

I pulsanti presenti nella barra laterale permettono la gestione delle etichette:

• Inserimento: consente di creare una nuova etichetta.
• Cancellazione: consente di eliminare l'etichetta selezionata.
• Modifica: consente di modificare i dati dell'etichetta selezionata.
• Copia: consente di duplicare un'etichetta esistente.
• Stampa: consente di eseguire la stampa dell'etichetta.
• Tabella: consente di visualizzare i dati dell'archivio in forma tabellare.
• OK: conferma la selezione o l'operazione in corso.

Sezione 3: dati principali dell'etichetta

In questa sezione vengono definiti i dati identificativi e le caratteristiche generali dell'etichetta.

• Nome: nome identificativo assegnato all'etichetta.
• Tipo: consente di selezionare la tipologia di etichetta da configurare.
• Desc.: descrizione dell'etichetta.
• Pubblica su web: consente di abilitare la pubblicazione dell'etichetta sul web.

Sono inoltre presenti alcuni campi specifici, la cui disponibilità dipende dalla configurazione e dal tipo di etichetta:

• Filtra: campo per la configurazione di eventuali criteri di filtro.
• Ordinamento: consente di definire l'ordinamento dei dati.
• Troncatrice: campo relativo alla selezione della troncatrice.
• Assemblatrice taglio termico: campo relativo alla selezione dell'assemblatrice per il taglio termico.

Sezione 4: tipo di etichetta

Il campo Tipo consente di definire la categoria dell'etichetta e determina quali informazioni possono essere utilizzate nella sua composizione.

Il menù a tendina contiene le seguenti voci:

• Etichette profili: etichette dedicate all'identificazione dei profili.
• Etichette riempimenti: etichette utilizzate per identificare vetri, pannelli e altri riempimenti.
• Etichette tipologie: etichette riferite alle tipologie presenti in commessa.
• Etichette telai: etichette dedicate all'identificazione dei telai.
• Etichette spezzoni: etichette utilizzate per identificare gli spezzoni di materiale.
• Magazzino: etichette dedicate alla gestione degli articoli di magazzino.
• Commessa: etichette contenenti informazioni relative alla commessa.
• Posizione magazzino fisico: etichette utilizzate per identificare le posizioni fisiche del magazzino.
• Etichette strutture: etichette dedicate alle strutture.
• Materiale: etichette utilizzate per identificare i materiali.
• Barre: etichette dedicate all'identificazione delle barre.
• Ante: etichette utilizzate per identificare le ante.
• Telai fissi: etichette dedicate ai telai fissi.
• Telaio separato: etichette utilizzate per identificare i telai separati.

NOTA: La scelta del Tipo è importante perché determina i dati disponibili per la composizione dell'etichetta. Non tutti i campi sono compatibili con tutte le tipologie di etichetta.

Sezione 5: parametri di stampa

Questa sezione permette di configurare la disposizione delle etichette sul supporto di stampa.

• Stampante: consente di selezionare la stampante da utilizzare. Il valore auto indica la selezione automatica.
• Copie: consente di definire il numero di copie da stampare.
• Etichette per riga: indica il numero di etichette disposte orizzontalmente.
• Etichette per colonna: indica il numero di etichette disposte verticalmente.
• Bordi: campo relativo alla gestione dei bordi dell'etichetta.
• Gestisci etichette utilizzate: opzione per la gestione delle etichette già utilizzate sul supporto di stampa.
• Passo x: definisce la distanza orizzontale tra le posizioni successive delle etichette, espressa in millimetri.
• Passo y: definisce la distanza verticale tra le posizioni successive delle etichette, espressa in millimetri.
• O sx: definisce lo spostamento orizzontale dell'origine di stampa.
• O sup: definisce lo spostamento verticale dell'origine di stampa.

Sezione 6: dimensioni dell'etichetta

In questa sezione vengono definite le dimensioni fisiche dell'etichetta e i margini da rispettare durante la composizione.

• Larghezza: larghezza dell'etichetta espressa in millimetri.
• Altezza: altezza dell'etichetta espressa in millimetri.
• sup: margine superiore dell'etichetta.
• inf: margine inferiore dell'etichetta.
• sx: margine sinistro dell'etichetta.
• dx: margine destro dell'etichetta.

I valori impostati consentono di definire lo spazio disponibile per la disposizione dei dati e degli elementi grafici.

Sezione 7: Campi etichetta

Il riquadro Campi etichetta consente di inserire e gestire le informazioni che devono essere riportate nell'etichetta.

Ogni campo rappresenta un dato testuale, numerico o grafico che può essere posizionato all'interno dell'area di stampa.

I campi inseriti vengono visualizzati nell'elenco presente nella parte sinistra del riquadro, mentre nella parte destra viene mostrata l'anteprima della loro disposizione.

Tasti funzione dei Campi etichetta

Il sottomenù dispone di una propria barra degli strumenti, indipendente da quella principale dell'archivio.

• Inserimento: consente di aggiungere un nuovo campo all'etichetta.
• Cancellazione: consente di eliminare il campo selezionato.
• Modifica: consente di modificare le caratteristiche del campo selezionato.
• Copia: consente di duplicare un campo già presente nell'etichetta.

Informazioni disponibili

I campi utilizzabili dipendono dal Tipo di etichetta selezionato.

Ad esempio, per un'etichetta di tipo Etichette riempimenti, è possibile utilizzare informazioni come:

• Commessa: riferimento alla commessa.
• ID Pezzo: codice identificativo del pezzo.
• Nome articolo: codice o nome dell'articolo.
• Larghezza: larghezza del riempimento.
• x: semplice testo utilizzato per separare la rappresentazione delle dimensioni.
• Altezza: altezza del riempimento.
• Descrizione articolo: descrizione dell'articolo.
• Sagoma articolo: rappresentazione grafica della sagoma del riempimento.

NOTA: Compatibilità dei campi: ogni tipo di etichetta dispone di informazioni specifiche. Non tutti i campi possono essere utilizzati indistintamente nelle diverse tipologie. Durante la configurazione è quindi necessario selezionare i campi compatibili con il Tipo di etichetta impostato.

Sezione 8: anteprima dell'etichetta

Nella parte inferiore destra della finestra è presente l'anteprima grafica dell'etichetta.

Questa area consente di verificare la disposizione dei campi inseriti e il risultato della composizione prima di procedere con la stampa.

La disposizione e le dimensioni dei singoli elementi possono essere personalizzate attraverso la configurazione dei campi dell'etichetta.

Sezione 9: tasti inferiori

Nella parte inferiore della finestra sono presenti alcuni pulsanti che consentono di accedere a funzioni aggiuntive dell'Archivio etichette e di confermare o annullare le modifiche effettuate.

: consente di accedere al dizionario collegato alla gestione dell'etichetta.

: consente di accedere alla funzione collegata alla Stampante o alla configurazione di stampa dell'etichetta.

: consente di visualizzare o gestire gli utilizzi dell'etichetta selezionata.

Registra: salva i dati inseriti o modificati.

Annulla: annulla l'operazione in corso senza salvare le modifiche.

NOTA: I pulsanti presenti nella parte inferiore completano la gestione dell'etichetta, affiancando le funzioni di configurazione già disponibili nelle sezioni principali della finestra.

Procedura di creazione di un'etichetta

Per creare un nuovo modello di etichetta:

1. Accedere all'Archivio etichette.
2. Premere il pulsante per inserire una nuova etichetta.
3. Assegnare un Nome e selezionare il Tipo di etichetta.
4. Inserire una Descrizione, se necessaria.
5. Configurare i parametri della stampante e le dimensioni dell'etichetta.
6. Nel riquadro Campi etichetta, utilizzare il pulsante per aggiungere i dati da stampare.
7. Configurare i campi desiderati, verificandone la compatibilità con il tipo di etichetta.
8. Controllare la disposizione dei dati nell'anteprima.
9. Salvare la configurazione dell'etichetta.

NOTA: È possibile creare più modelli di etichetta appartenenti allo stesso Tipo, differenziandoli per dimensioni, contenuto e disposizione dei campi.
