Composants profilé

De Opera Wiki.

page en cours de mise à jours

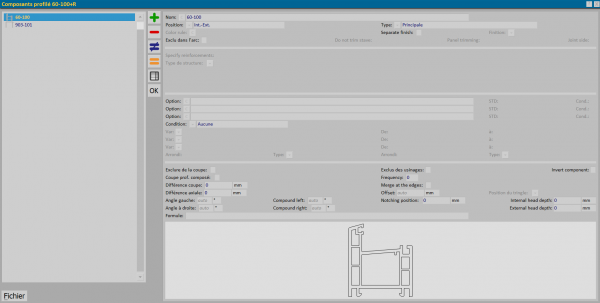

La section des composants du profilé

N.B: Pour avoir accès à cette section dans Opera Gestion des Commandes: à partir du menu Fichier, sélectionnez la bouton Profilés et dans la boîte successive appuyer sur la bouton

Cette page est utilisée pour effectuer des ajoutes ou des variations à un certain profilé sélectionné. Ci après, la description des principales sections sélectionnées:

Section 1: informations techniques sur le profil

Nom

montre le nom du profilé composant.

Position

montre la position que le profilé composant a sur le profilé composé et il sert pour l’assignation de la coloration. Quatre voix sont proposées :

• Aucune

en choisissant cette voix, le profilé sera considéré non-usiné, donc le calcul du coût sera fait à partir du prix de la pièce non-usinée (typique pour les remparts internes aux profilés et pour les petites barres en PVC du coupe thermique).

• Interne

en choisissant cette voix, le calcul du coût sera fait sur le prix de la coloration interne de la typologie (typique pour le composant en bois ou pour celui interne du coupe thermique).

• Externe

en choisissant cette voix, le calcul du prix sera fait sur le prix de la coloration externe de la typologie (typique pour le composant en aluminium dans les profilés bois-aluminium ou dans celui externe du coupe thermique).

• Int.-Est.

en choisissant cette voix, le calcul du coût prendra en considération aussi le choix possible de la combinaison bi-couleur, défini sur la typologie de la commande (typique du profilé en PVC).

Exemple de profilé bois-aluminium composé: Composant en aluminium: position externe; Composant de liaison: position aucune; Composant en bois: position interne.

Exemple de profilé avec rempart: Profilé en PVC: position Int/Est; Rempart en métal: aucune position.

N.B: Les boîtes qui suivent sont actives seulement en cas d’application de la boîte Coupe des composants, de la section Fichier Profilés.

Type

cette boîte, couplée à une touche, ouvre une liste à partir de laquelle l’opérateur détermine la fonction du composant dans le profilé composé. Cette boîte est utilisée principalement par les usagers qui utilisent Opera Usinages, quand il faut effectuer l’usinage seulement au profilé qui montre le paramètre défini dans cette boîte.

Color rule

affiche le nom de la règle de couleur à associer.

Elle s’active si l’option « Interne » ou « Externe » est sélectionnée dans le champ « Position ».

Separate finish

en activant cette boîte, le logiciel considère le type de finissage de la coloration externe pour l’utilisation du composant.

Finition

etroitement liée à la boîte précédente (Separate finish ), elle ouvre une liste de finissages auxquelles sont associées les colorations en archive, afin de rendre active la diversification du composant.

Exclu dans l’arc

elle indique au logiciel que le composant devra être exclu si le profilé composé sera arqué.

Section 2 : Informations techniques sur le renforcement

Spécify reinforcements

en sélectionnant cette boîte, vous activez la fonction qui permet d’identifier sur quel côté de la typologie doit être chargé le rempart du profilé. Cette fonction est très utile quand, même si on a le même profilé sur tous les côtés de la typologie, vous souhaitez avoir le rempart sur un ou plusieurs côtés. Dans les impressions techniques, par conséquent, les quantités du rempart seront montrées seulement pour les cotés où les remparts sont insérés.

Type de structures

a cette boîte est associée une touche qui ouvre une liste de typologie de structures, de la quelle est mise en évidence la typologie qui détermine l’insertion du rempart en fonction du type de porte et de fenêtre .

Donc: dans la boîte précédente vous pouvez déterminer la position et, dans cette dernière, on détermine la typologie.

Section 3: options, conditions et variables

Option

la touche ouvre le lien avec la sélection des options. Cette boîte est couplée aux boîtes Standard et Condition et elles déterminent le type d’insertion du composant dans la structure. A cet égard, nous vous suggérons de prendre vision du paragraphe dédié aux Table des Options Typologie.

Standard

en activant cette boîte, le logiciel considère comme choix standard l’option de chargement du composant. Cette fonction est utile au cas où il y ait différents composants à charger en fonction de la typologie d’option.

Condit.

si cette boîte est active, le logiciel ne demandera pas l’option dans les données de la Typologie et il l’utilisera seulement comme condition, c'est-à-dire automatiquement.

Condition

dans cette zone, vous pouvez définir la condition d’insertion d’un composant, c’est-à-dire qu’un composant ne sera appliqué que dans certaines conditions. En effet, si vous choisissez « Intervalle », le programme activera les cases permettant de déterminer la variable (champ « Var. » ) et les valeurs relatives aux paramètres d’insertion. Le choix de certaines variables active le champ « Arrondi », pour déterminer la grandeur utile à l’approximation, qui peut également être défini pour « Type » dans le champ associé (Arrondir, Excès, Défaut).

Section 4: règles de découpe des composants

Exclure de la coupe

cette boîte indique au logiciel que le composant doit être exclu de la liste de coupe.

Coupe prof. composé

cette boîte indique au logiciel que le composant devra être considéré dans la même liste de coupe du profilé composé.

L’un des cas où vous pouvez utiliser Coupe composé c’est quand le composant doit être coupé avec le profilé composé.

Ecart de coupe

Différence coupe

c’est la valeur qui est soustraite au quota de coupe du profilé composé, pour obtenir le quota du coupe du composant, mais seulement si le profilé composé est coupé à 45°. La valeur doit être de signe négatif (ex.:–25). (voir image à côté).)

Différence axiale

c’est la valeur qui est ajouté au quota de coupe dans le profilé composé, pour obtenir le quota de coupe du composant.

Vous pouvez utiliser cette valeur pour calculer le quota de coupe du rempart en acier d’un profilé en PVC, qui doit être généralement coupé un peu plus court. En insérant la valeur –150 le rempart en acier sera coupé 150mm plus court du profilé en PVC.

Angle gauche et Angle droit

c’est al valeur qui est utilisée pour déterminer les coins de coupe du profilé composant quand il sont diffèrent par rapport aux coins du profilé composé. La valeur préfixée est Auto , elle définit les coupes du composant égales aux coupes du profilé composé.

Compound left et Compound right

champs pour la gestion des angles complémentaires.

Formule

dans cette boîte, vous pouvez insérer la formule pour le calcul des coupes, quand les données du profilé sont différents par rapport aux données en archive et vous avez la nécessité d’effectuer les calculs pour obtenir la juste liste de coupe.

Esclues des usinages

s’il est activé, il exclut les opérations du composant.

Invert component

s’il est sélectionné, le composant est pivoté et les découpes ainsi que les usinages seront inversés.

Frequency

définit la fréquence des profils en série, sous forme de lamelles ou de lattes.

Merge at the edges

s’il est activé, il fusionne les composants homonymes de profils composés différents mais consécutifs.

Offset

champ permettant de saisir une cote pour le positionnement vertical du composant, afin d’assurer la bonne visualisation des usinages dans la feuille de conception.

Notching position

c'est la différence entre la référence de coupe du profil composé et celle du composant pour le calcul de la coupe dans les cas d’angle composé.

Internal head depth

c’est la cote intérieure, qui s’applique en cas d’angle d’about supérieur à 90 °.

External head depth

c’est la cote extérieure, qui s’applique en cas d’angle d’about inférieur à 90 °.

Sezione 5: il tasto Archivio

• Le bouton ouvre le Fichier Profilés pour le profil sélectionné.
