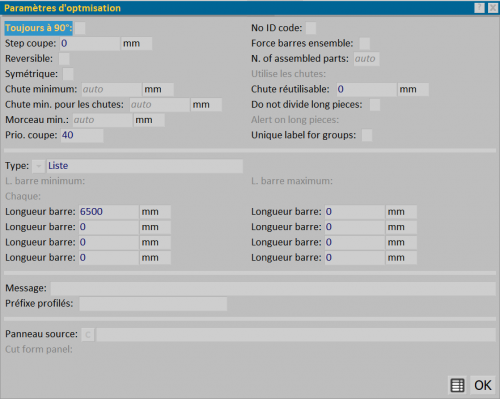

Le cadre des paramètres d’optimisation

N.B: Pour accéder à ce cadre dans Opera Gestion des Commandes : dans le menu Archives, sélectionnez le bouton Profils et, dans le cadre suivant, cliquez sur le bouton

La fonction de ce cadre est de permettre une certaine personnalisation de l’optimisation.

• Toujours à 90°: Se selezionato, indica al programma che il profilo deve essere tagliato sempre a 90°.

• Step coupe: in questo campo è possibile impostare una misura in mm per indicare i passi per la quota di taglio.

• Réversible:Indique au programme si le profil est réversible ou non. La propriété de réversibilité d’un profil, valable pour les profils en Z, signifie que l’on peut l’utiliser de la même façon, même retourné. Cette propriété sera exploitée par le programme dans le calcul de la coupe optimisée afin d’éviter la production de chutes inutiles.

Exemple de profil réversible

Exemple de barre optimisée avec profil réversibl

Exemple de barre optimisée avec profil NON réversible

• Symétrique: Profil symétrique, par rapport à la surface intérieure et extérieure
• Chute minimum : longueur minimale de déchet dans l’optimisation du profil
• Chute min. pour les chutes: longueur minimale de déchet dans l’optimisation des tronçons
• Morceau min.:Valeur du tronçon minimum réutilisable. L’option Auto indique que le profil adoptera la valeur définie dans les paramètres de coupe ; voir également le chapitre Coupe, dans le Manuel de Opera Gestion de Commande - Section 7: Atelier.

• Prio. coupe: position de l’ordre pour la coupe
• Pas de code d'identification: ne génère pas de code d’identification pour ce profil dans les plans techniques
• Forcer barres ensemble: l’activation de cette case oblige le programme à optimiser en coupant toujours les barres groupées, même lorsqu’une seule barre suffirait ; l’optimisation sera alors imprimée comme le montrent les images suivantes selon l’option choisie.

Exemple de coupe optimisée avec 1 pièce groupée et la case Forcer barres groupées désactivée

Exemple de coupe optimisée avec 2 pièces groupées et la case Forcer barres groupées activée

• Nombre de pièces assemblées: L’activation de ces cases (disponible si l’option précédente est sélectionnée) permet d’optimiser la coupe de plusieurs barres ensemble dans la même nomenclature. Si des barres doivent être coupées à des mesures identiques, il suffit de spécifier la quantité ici. Cette fonction est très utile pour les profils traditionnellement découpés groupés, comme les lattes de persienne ou les parcloses.

• Utilise les chutes: questo campo consente la gestione degli spezzoni per questo profilo, nel caso in cui si gestisca l'Ottimizzazione del taglio dei profili dal Magazzino di Opera. Si attiva se nel setup stampe del Magazzino si seleziona il campo Sélectionné seulement

• Chute réutilisable: Pour les utilisateurs de la Gestion de stock, cette fonction permet de déterminer la taille minimale d’un tronçon réutilisable, distincte de la taille standard définie dans les paramètres de coupe.

• Ne devisez pas les longs morceaux: l’activation de cette case indique au programme de ne pas répartir les pièces longues sur différentes barres lors de l’optimisation.
• Alerte pièces longues: l’activation de ce champ affichera un message d’erreur dans les impressions en cas de pièces longues.

• Étiquette unique pour les groupes: ce champ indique au programme de générer une étiquette unique pour les pièces découpées groupées, utile pour les lamelles de persienne, les parcloses, etc.

• Type : ce champ permet de choisir le type d’optimisation parmi les suivants :

Intervalle

Sélectionner ce type d’optimisation active les champs L. barre minimum, L. barre maximum, Chaque, où l’on peut définir une longueur minimale et maximale de barre disponible chez le fournisseur, ainsi qu’un pas de variation lors de l’optimisation. Le programme en déduit la meilleure longueur de barre à utiliser.

Exemple de coupe optimisée à la pièce

Liste

Ce type d’optimisation active le champ Longueur barre et permet de créer une liste de longueurs maximales de barre fournies par le fournisseur. Le programme analyse ces longueurs pour déterminer, lors de l’optimisation, la longueur de barre la mieux adaptée.

par pièce

Ce type d’optimisation permet d’optimiser et donc de commander le matériau selon la longueur réellement utilisée.

Coupe

Ce type d’optimisation permet de créer une optimisation à la pièce selon la longueur de coupe réelle, sans aucun déchet.
(voir aussi comment paramétrer les paramètres de coupe)

• Message: in questo campo è possibile inserire un messaggio relativo al profilo ottimizzato che verrà visualizzato negli Schémas complets e Diagram and profiles.
• Préfixe profilés: questo campo consente di personalizzare i codici che compaiono nelle distinte di taglio, per il riconoscimento dei profili.

• Panneau source : selezionando il tasto abbinato, apriamo il quadro di Sélection Accessoires, dove è possibile scegliere il pannello da cui ottenere il profilo.
• Cut form panel: se è stato selezionato un pannello sorgente, si attiva questo campo che, se selezionato, consente di generare i tagli per i pannelli in parti.
