This window allows to create or modify the sectional drawing of the profile. Opera will also allow you to link every profile to its graphic section as indicated in the catalogue. This could be an image taken directly from the catalogue using a scanner or it could be manually drawn by the user.

Content description

• : loads the last image saved on the clipboard.

• : When handling this section, it is possible to save many images or drawings. When this button is pressed with an image selected, the Preset field is activated. This means that the selected image will be shown in the profiles preview window. Basically, this provides the possibility of handling a set of images or drawings of the profile.

• : this will allow user to set the shape parameters of the cross section.

• Type: the drawing type
• Size: the image file size. This field is calculated by Opera.
• Icon format: the color depth to use for the image.

• Trasparency : this is used to set the transparency level of the image background.
• Structure shapes: if enabled, Opera will consider a unique piece as the structure’s shape
• Display symbol : Opera allows to insert multiple images for the same profile; this button display a list, from which the users can choose the picture displaying type, namely its possible to have the picture in such position that has to be shown in the cutting list, or for those who use Opera Machining, in the related prints of the workcenter.

• : allows you to edit the image, by connecting to the graphics program, or to the small matrix editor

• : allows to change the dimensions of the image or drawing, by opening the Object Data field
• : optimize the overall picture quality

Il tasto Componi

• : questo pulsante, attivo con file in formato Dxf, consente di comporre la sezione del profilo e apre il Quadro di definizione nodo. dove è possibile importare ulteriori immagini per la composizione della sezione del profilo. Le modalità di utilizzo di questo quadro sono le stesse del quadro definizione nodi dell’Archivio Nodi quadro di definizione nodo.

Il tasto Entities

questo pulsante apre il quadro Gestione entities Dxf. La funzione di questo quadro è quella di consentire la gestione delle linee e polilinee componenti la sezione dxf o dwg. Spesso le sezione sono generate con linee che compongono un'unica figura, ma che all’interno della stessa sono entità indipendenti l’una dall’altra. Questa caratteristica può risultare problematica quando si invia la sezione al software di particolari centri di lavoro, che riconoscono solo sezioni a linee uniche. Di seguito nel dettaglio la funzione delle componenti di questo quadro:

• elimina una entità dalla sezione

•  :consente la modifica di un' entità della sezione

• File:Tastoottimizzapolilinee.png :questo pulsante ha la funzione di gestire l’ottimizzazione delle polilinee della sezione e apre il quadrante a lato

  il quadro Ottimizzazione polilinee

• File:Tastoesplodi.png :esplode la sezione, ovvero la scompone in singole polilinee.

• File:Tastocollegamentodisegno.png :la pressione di questo pulsante apre il collegamento con il programma di disegno trasferendo la sezione sullo stesso. Perché questa funzione possa funzionare regolarmente è necessario impostare nei Percorsi la stringa d’apertura del programma di disegno.

• File:Tastolayer.png :gestisce i layer di costruzione delle polilinee.

• File:Tastoforbici.png :abilita il taglio di parti della sezione. E’ necessario selezionare la parte da tagliare eseguendo un click è tracciando una linea lungo la parte da tagliare.

• File:Tastoaggiungilinea.png: consente di aggiungere una polilinea nella sezione. E’ necessario selezionare la parte da aggiungere eseguendo un click è tracciando una linea lungo la parte da disegnare.

• : conferma ed esce dal quadro.

Inserimento di una nuova sezione

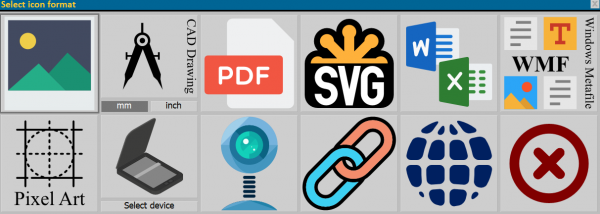

Premendo il pulsante vi apparirà il seguente messaggio: Se si sceglie Image (bitmap or TIFF), WMF (Window Meta File), DXF (Drawing Exchange Format), il programma si collega al sistema operativo aprendo un quadro dal quale è possibile selezionare la directory dalla quale rilevare il nome del file contenente l’immagine salvata in formato TIFF, BitMap, Wmf o Dxf, che è stata precedentemente acquisita da catalogo tramite scanner ed elaborata con un programma di grafica.

Se si risponde invece Matrice di tasselli, il programma aprirà il quadro Disegno sezione profilo: Qui potete disegnare il profilo così come rappresentato nel catalogo. E' presente un'area quadrettata munita di un gruppo di pulsanti e altri elementi. Si tratta di scegliere la forma del tassello, portare il puntatore del mouse nell'area quadrettata (o area di disegno) e cliccare, fino a formare il disegno.

Di seguito i comandi principali di questo riquadro:

• questo pulsante serve per cancellare il disegno.
• questo pulsante consente la stampa del disegno.
• File:X.png questo pulsante chiude il quadro.
• la pressione di questo pulsante consente di dividere l'area quadrettata orizzontalmente in 2 parti speculari: ciò che viene disegnato in una delle due parti viene copiato automaticamente nell'altra parte.
• la pressione di questo pulsante consente di dividere l'area quadrettata verticalmente in 2 parti speculari: ciò che viene disegnato in una delle due parti viene copiato automaticamente nell'altra parte.
• ad ogni pressione di questo pulsante il disegno viene ruotato di 90°.
• la funzione di questo pulsante è strettamente legata ai pulsanti MirX e MirY: se uno o entrambi sono attivi il disegno verrà capovolto.
• questo gruppo di pulsanti consente di spostare il disegno in tutte le direzioni.
• questi pulsanti espandono o comprimono il disegno in senso orizzontale.
• questi pulsanti espandono o comprimono il disegno in senso verticale.
• questa icona mostrerà sempre il tassello corrente.
• questi pulsanti cancellano e disegnano parti del programma.
• questo gruppo di pulsanti serve per selezionare la forma del tassello.
• questo pulsante serve per copiare parti del disegno.
• cliccando su uno di questi rettangoli viene selezionato il motivo del tassello; utile per disegnare parti del profilo che sono di materiale diverso, come le parti in legno dei profili in alluminio-legno, o le parti in PVC dei profili in taglio termico.

Alcuni tasti di aiuto al disegno: Durante l’elaborazione del disegno sono attivi due tasti della tastiera che consentono di semplificare in alcuni passaggi la realizzazione del disegno.

• File:Tastofreccia4.png questo tasto annulla l’ultima operazione effettuata; utile nel caso in cui si sia commesso un errore o si voglia tornare indietro di un passo.
• File:Tastofreccia3.png tenendo premuto questo tasto, mentre si traccia una linea, si riesce ad ottenere una linea retta.
